Station IA 4 × RTX 5090

Fiche technique

Plateforme WRX90 / sTR5 : quatre cartes graphiques de 32 Go, huit barrettes de 16 Go. Les cotes ci-dessous sont celles retenues dans la maquette ; la colonne de droite dit ce qui est relevé chez le constructeur et ce qui reste estimé.

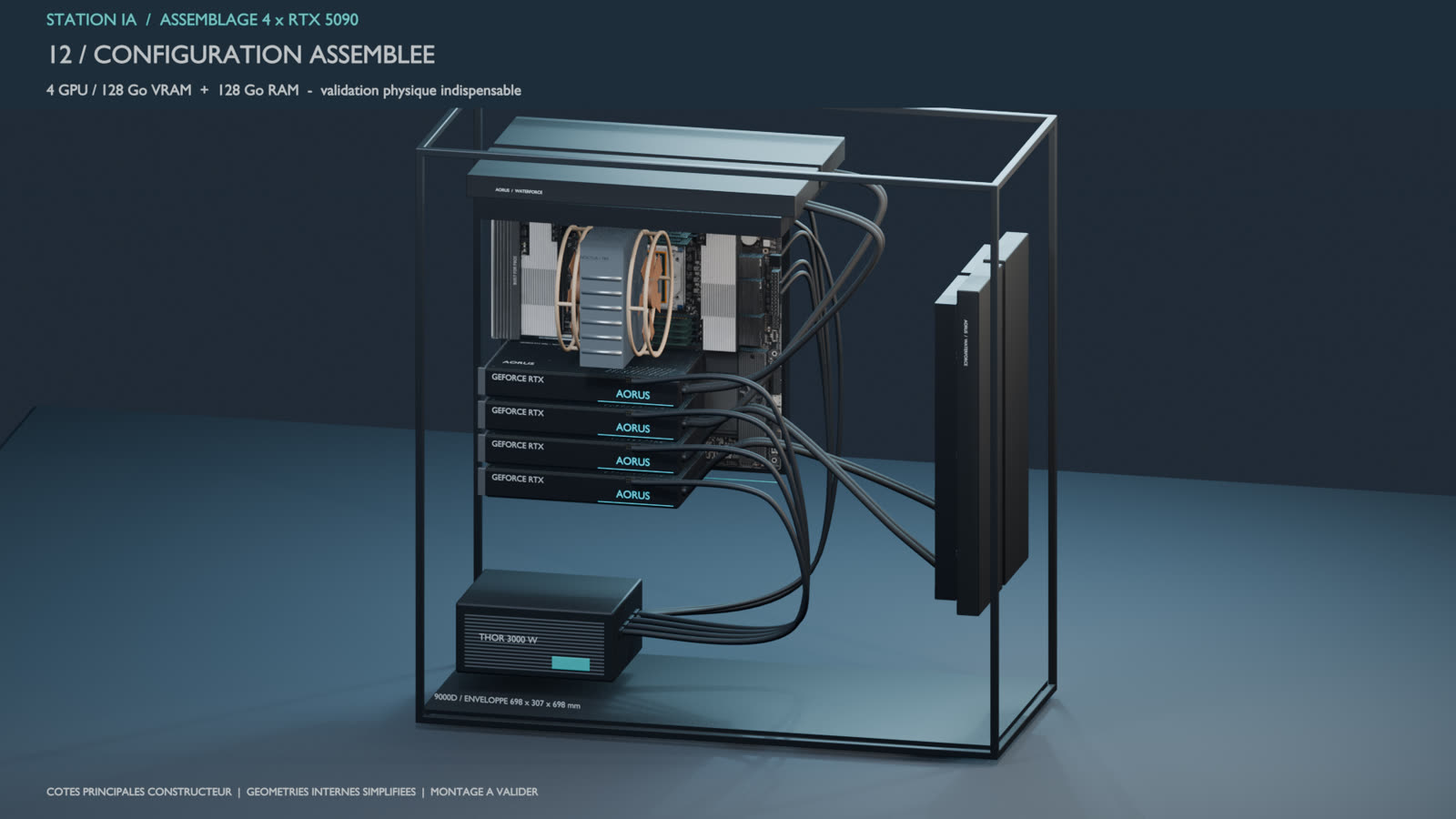

Vue d’ensemble de la station assemblée : quatre cartes RTX 5090 dans le cadre du boîtier, radiateurs en haut, carte mère avec ventirad Noctua.
Portée de la simulation. Il s’agit d’une maquette d’implantation animée à enveloppes cotées, pas d’un jumeau mécanique constructeur, ni d’une simulation thermique ou électrique. Les quatre cartes restent des périphériques distincts : le total de 128 Go de VRAM ne décrit pas une mémoire matériellement unifiée.
La maquette montre la configuration complète : quatre cartes graphiques et huit barrettes de 16 Go sur huit canaux, c’est-à-dire la machine une fois l’upgrade fait. Au départ, seules deux cartes et quatre barrettes sont installées ; le reste — carte mère, processeur, alimentation, boîtier — est identique dans les deux cas.

Matériel représenté

ÉlémentModèleDimensions retenuesPrécision de la représentation
Carte mèreASUS Pro WS WRX90E-SAGE SE330 × 305 mmContour constructeur ; implantation relevée sur le manuel et les photos ASUS. Photo de face 2400 × 2400 intégrée sans retouche au PCB. Reliefs estimés d’après les vues obliques.
AlimentationASUS ROG Thor 3000 W Platinum III190 × 150 × 86 mmEnveloppe constructeur ; connectique et grille simplifiées.
ProcesseurAMD Ryzen Threadripper PRO 9955WX75,4 × 58,5 mmDimensions du package et mécanisme de rétention illustratifs ; aucun plan mécanique AMD qualifié.
Mémoire8 × 16 Go DDR5 ECC RDIMM133,35 × 31,25 mmEnveloppe de PCB issue de la fiche Kingston KSM56R46BS8-16HA ; puces, contacts et étiquettes simplifiés.
Emplacements mémoireA1 à H1 — 128 Go8 modulesQuatre modules au-dessus et quatre au-dessous du socket, tous occupés. Volumes contrôlés contre les deux VRM et le ventirad.
VentiradNoctua NH-U14S TR5-SP6, deux NF-A15150 × 111 × 165 mmEnveloppe contrôlée ; pales, ailettes, caloducs et fixations simplifiés.
Cartes graphiques4 × AORUS RTX 5090 XTREME WATERFORCE 32G245 × 146 × 36 mmEnveloppe constructeur ; visuel, équerres, embouts et prises simplifiés.
Emplacements PCIeSlots 1, 3, 5 et 7pas 20,32 mm40,64 mm entre cartes, soit un écart théorique de 4,64 mm entre corps de 36 mm. Ce calcul ne qualifie ni les accessoires ni le montage réel.
Refroidissement GPUQuatre AIO, trois ventilateurs de 120 mm chacun395 × 120 × 27 mmFormat radiateur 360 ; corps estimé faute de plan coté complet. Huit tuyaux de 460 mm, longueur centrale contrôlée dans la scène.
BoîtierCorsair 9000D RGB AIRFLOW698 × 307 × 698 mmEnveloppe ouverte à l’échelle ; structure intérieure et points de fixation illustratifs.
StockageSSD NVMe 4 To sous dissipateurAccessoire déjà présent sur la carte mère ; pas d’étape de montage dédiée.

Lecture des étapes de l’assemblage

TempsÉtape
0 – 4 sCarte mère
4 – 7 sAlimentation
7 – 12 sOuverture du cadre et pose du processeur
12 – 18 sPose des huit barrettes de 16 Go
18 – 22 sPose du ventirad et de ses deux ventilateurs
22 – 38 sInsertion des cartes graphiques, dans les slots 1, 3, 5 puis 7
38 – 42 sEnveloppe du boîtier et quatre radiateurs : deux en haut, deux en façade
42 – 44 sTuyaux et connexions électriques
44 – 48 sVue de la configuration assemblée

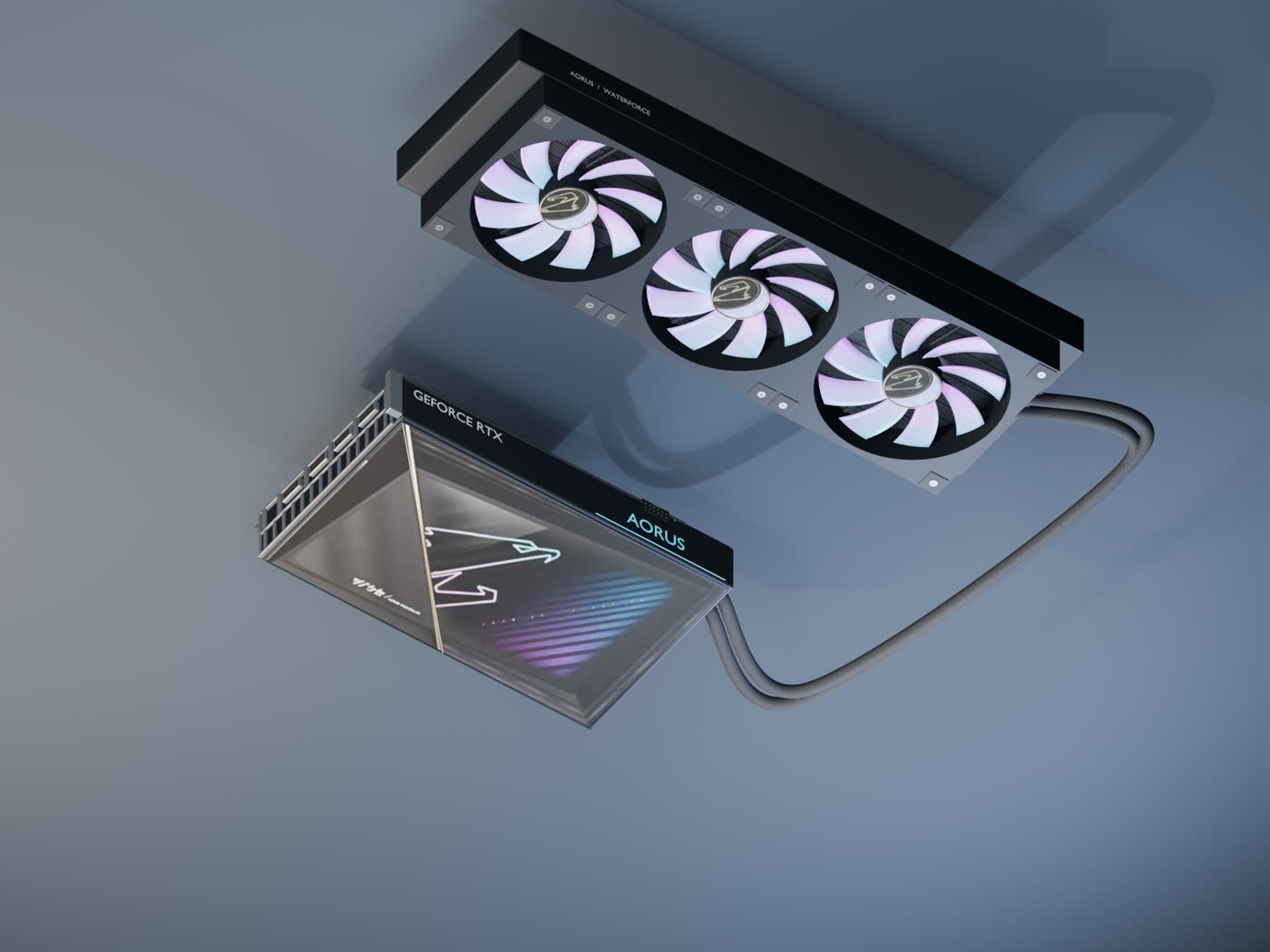

Gros plan sur une carte AORUS RTX 5090 WATERFORCE, son radiateur AIO et les tuyaux tressés.

Ce que la maquette ne dit pas

Les huit tuyaux ont une longueur centrale de 460 mm et restent dans la largeur de l’enveloppe modélisée. Cette longueur ne suffit pas à certifier les rayons de courbure, l’orientation des embouts, les croisements, les dégagements ni l’accès aux rails Corsair : les positions de radiateurs proposées doivent être confrontées aux pièces réelles.

Les câbles montrent les destinations ATX, EPS, alimentation auxiliaire PCIe et GPU ; leur longueur, leur brochage et leurs dégagements ne sont pas qualifiés. L’apparition du boîtier en fin de séquence sert à voir le montage, elle ne prescrit pas l’ordre d’installation réel. La pose du processeur explique un principe et ne remplace pas la procédure sTR5, son couple de serrage ni les instructions du fabricant.
